产品概述

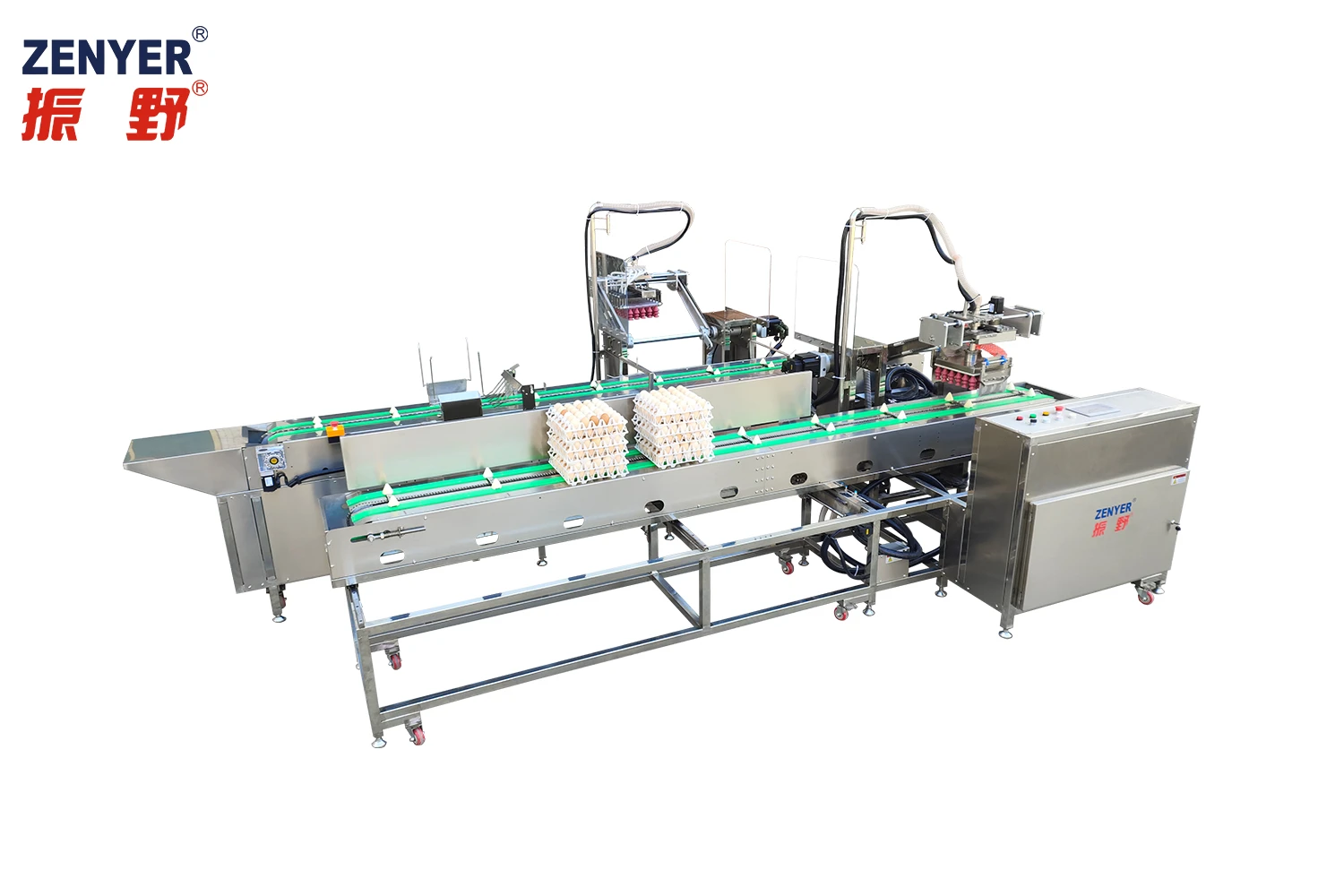

109蛋品分级机（型号：FBD30-4）是一款多功能鲜蛋分级包装处理设备，具备自动掉头、LED光检、重量分级、自动装托等核心功能，运行产量可达30000枚/小时，高效完成蛋品检测、分级、包装全流程作业，适配规模化生产需求。

设备配置灵活，可根据实际生产需求选配机械手自动上蛋机、在线喷码、视觉检测等附加功能，通过不同模块组合，精准适配各类应用场景的个性化需求。装托功能兼容性强，不仅可适配5*6枚标准蛋托，还能满足2*5、2*6、3*5、3*6等多种规格的吸塑盒、纸浆盒等蛋托（盒）的自动装托作业，无需额外更换设备，降低生产成本。

适用场景一：蛋鸡养殖场 可根据厂房摆放位置，灵活选择侧面或尾部对接集蛋带。集蛋带需与本设备进行联动控制，确保进料顺畅、作业同步，实现从集蛋到分级包装的自动化衔接，减少人工干预。为保证蛋品质量统一，建议配套AI视觉检测设备——其检测效果远优于人工肉眼检查，可先剔除不合格蛋品，再进行后续分级包装处理，提升成品合格率。

适用场景二：蛋品加工企业 针对加工企业的规模化生产需求，设备在上蛋部分配套自动化机械手上蛋装置，操作简单、高效省力，可大幅降低人工劳动强度，减少人力成本投入。同时，也可配置AI视觉系统，在分级包装前先期剔除不合格蛋品，进一步保障蛋品品质，适配加工企业的标准化生产流程。

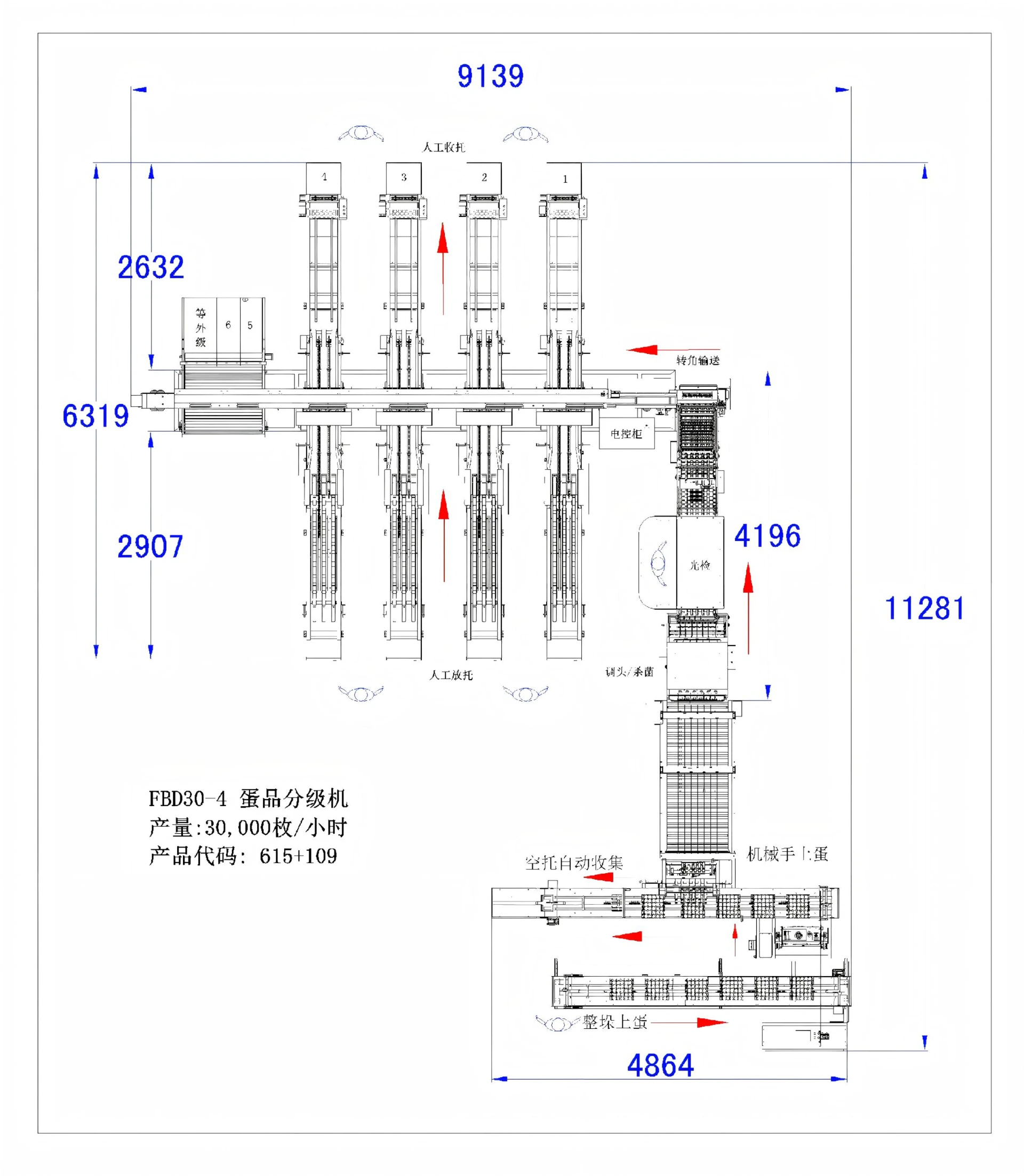

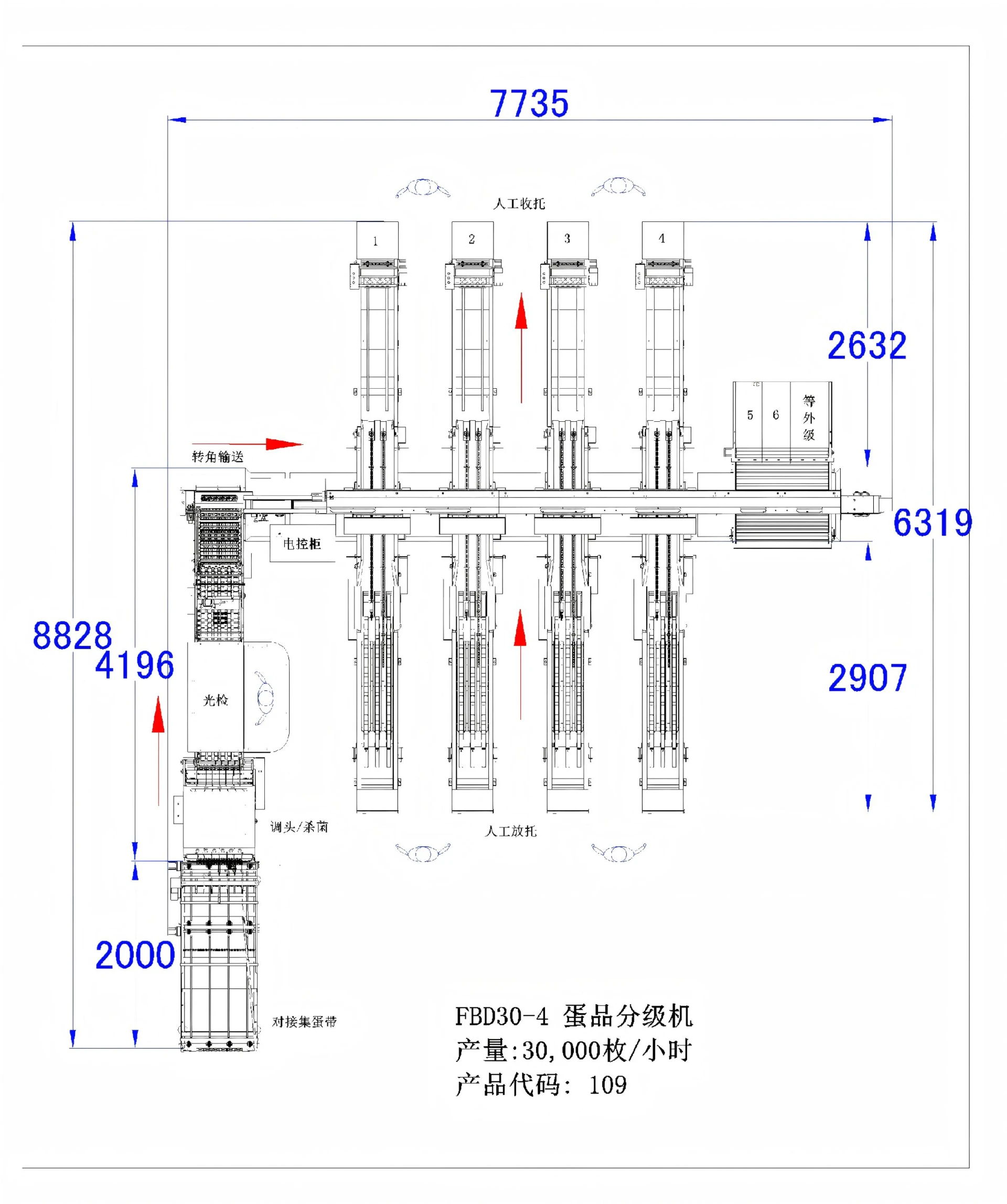

设备示意图

工艺流程

1、上蛋对接（二选一）：

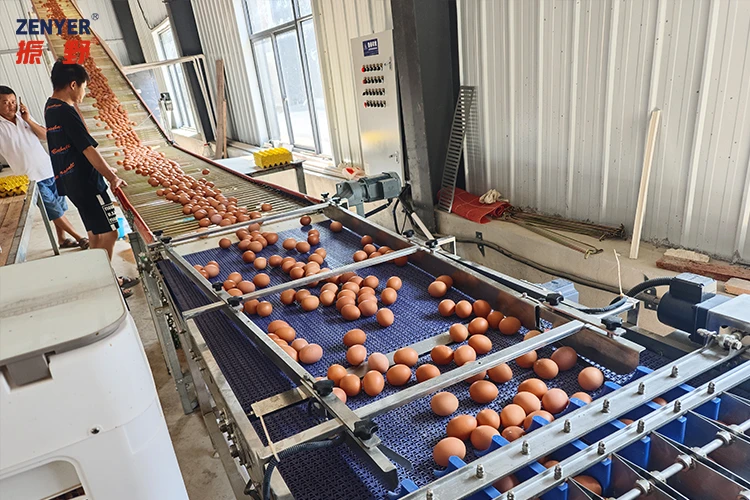

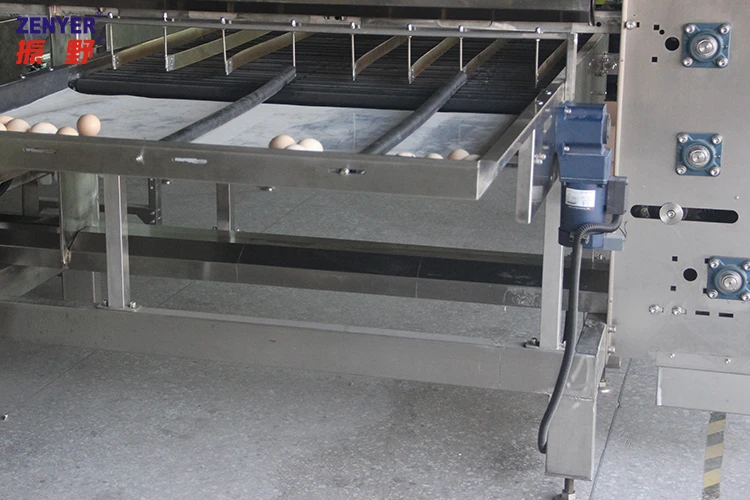

集蛋输送：采用三段式输送机，可与集蛋带或吸盘上蛋设备对接，具备分道功能。

机械手上蛋：人工把5 - 6叠整垛的蛋放置到上蛋输送机，机械臂会自动抓取蛋并放置到对接的胶轮输送机上，随后将空蛋托集中收集。

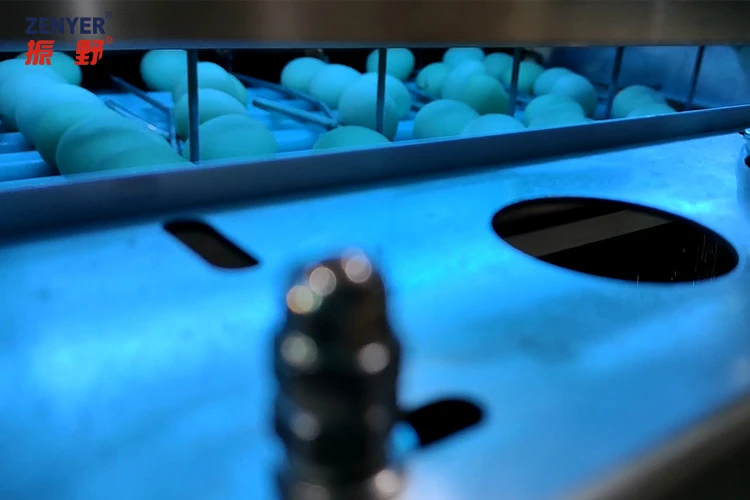

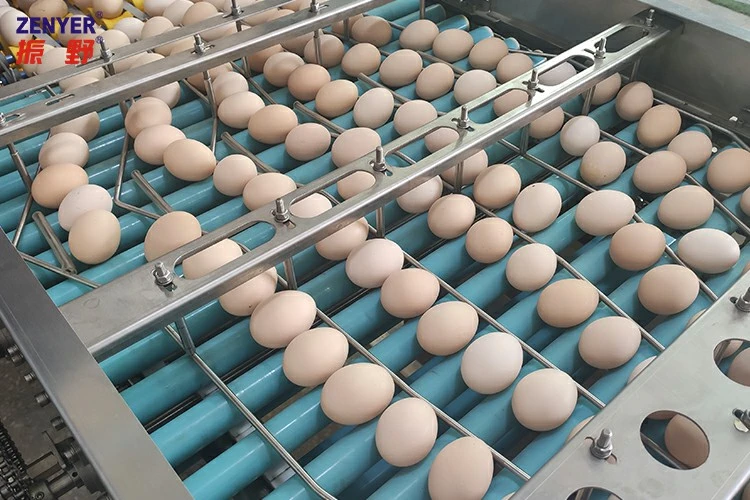

2、掉头及紫外线杀菌：通过独特的掉头设计，将蛋品大小头调整为统一方向，确保装托时能够大头朝上。较大的头部（气室）在蛋品被自动装托后统一朝上以便存放更长的时间。

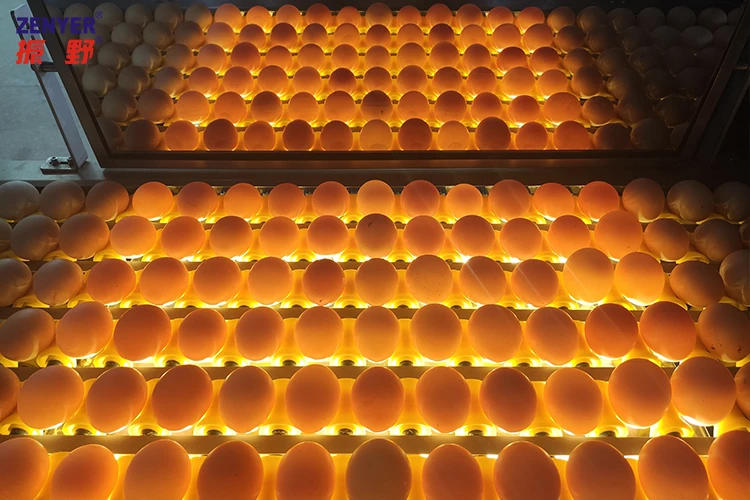

3、光检：LED光检装置安装于胶轮辊下方，当鸡蛋经过胶轮辊时，工作人员通过肉眼进行透光检测，挑出破损蛋、异形蛋以及黑心蛋等不合格蛋品。

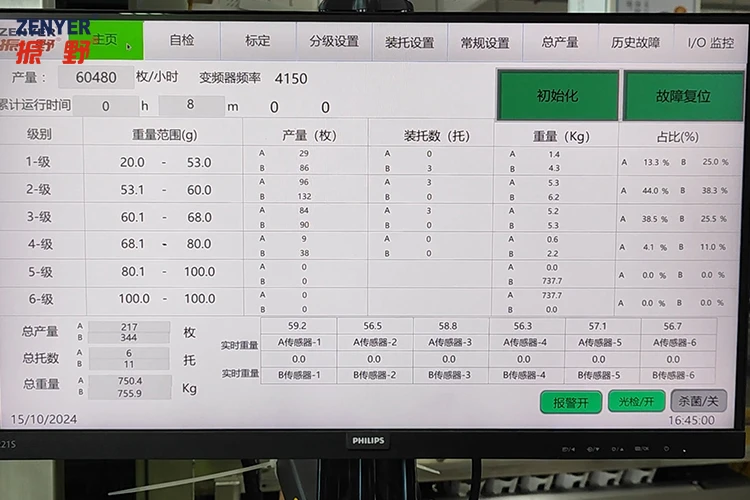

4、分级与计数：彩色触摸屏式 PLC 电子分级机具备自我故障诊断功能，能够智能统计每班各级别蛋品的数量，亦可统计各个级别蛋品的总数量。

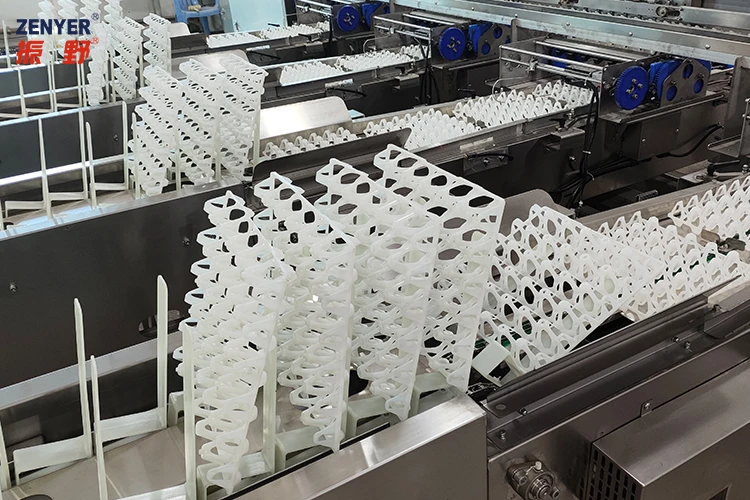

5、发托机：手动放置蛋托，自动输送至装托位置。

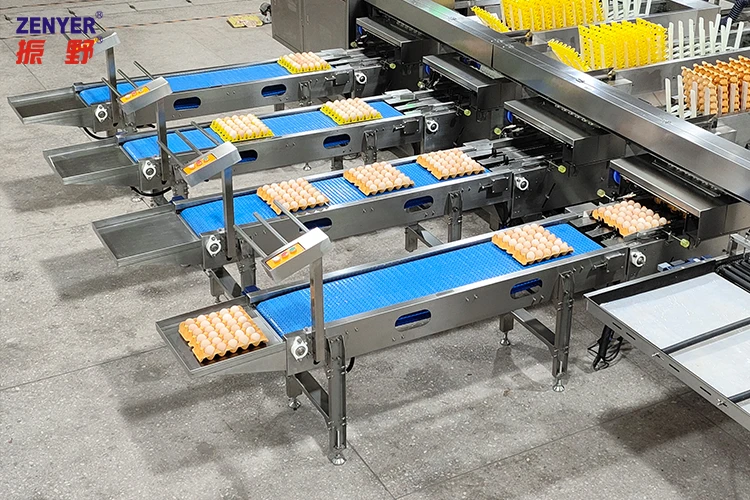

6、装托机：自动将不同级别的蛋品装到不同的蛋托中。可以满足2*5、2*6、3*5、3*6带盖蛋盒、4*5、4*6不带盖蛋托装托；

7、等外级收蛋桌（1组）：用于人工收集不在分级范围内的蛋品；可分2个重量级别+1个等外级。

8、选配配置：

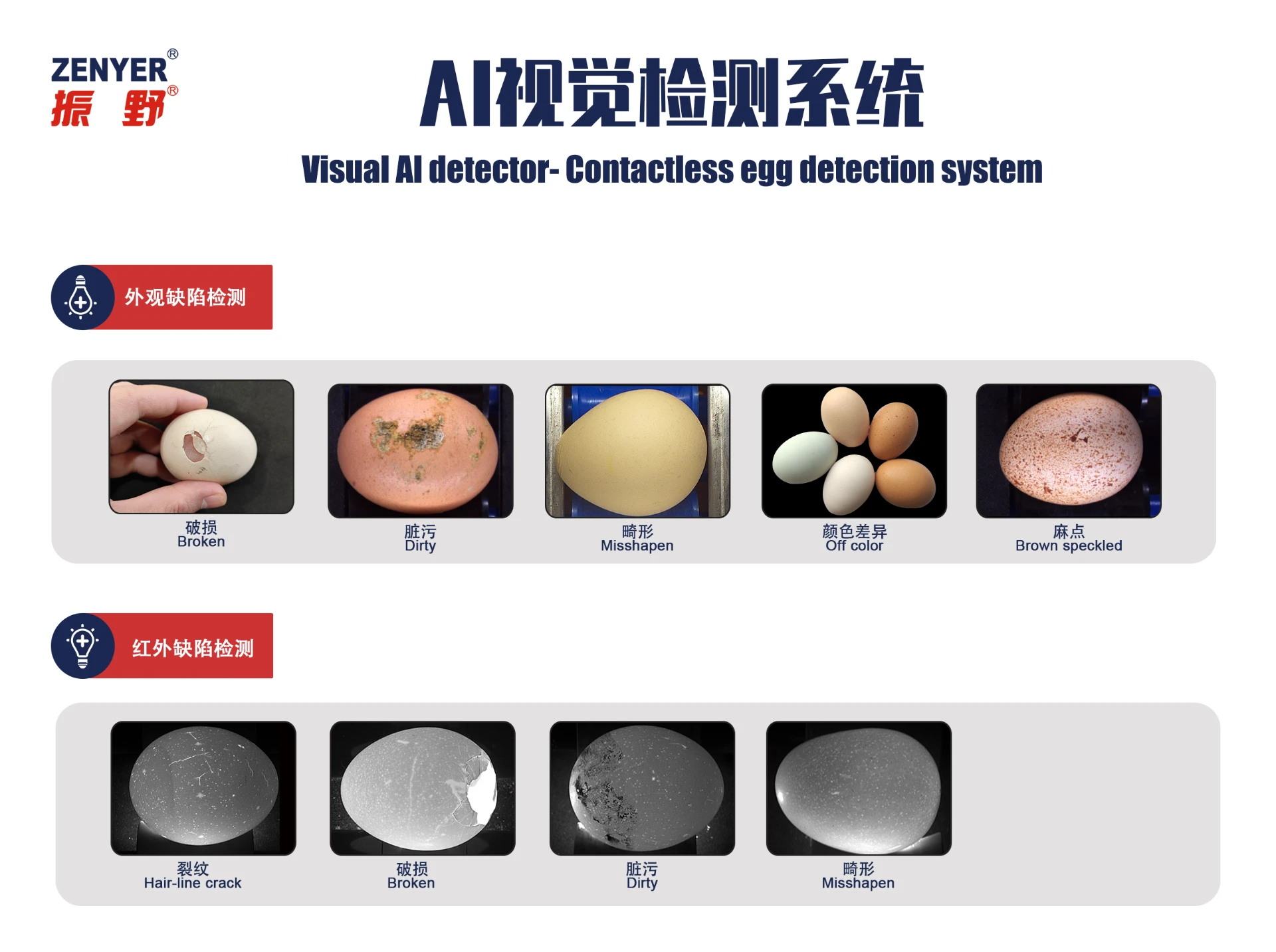

视觉检测系统：AI智能视觉检测系统，可以智能识别并剔除破损、脏污、畸形、沙壳、麻点、色差等不合格蛋品，检测合格率≥95%。
